S751e-T 数字化配变智能终端

智慧的变压器让供电更安全、更可靠、更经济

返回列表

特征应用功能结构和尺寸性能和参数选型表文档下载

1. 作为数字型、智慧型干式或油浸式配电变压器的智能核心单元和能源互联网、泛在电力物联网的边缘计算处理节点,实现变压器稳定、可靠的运行;
2. 高低压侧高精度的电压、电流、功率、谐波等全电气参数的监测和变压器的实时容量,短路阻抗,空载损耗,有载损耗的在线监测;
3. 干式变压器绕组温度监测和过温、超温报警,散热风扇的健康状况监测和启停控制;
4. 油浸式变压器油温、绕组温度监测和过温、超温报警,瓦斯气体的监测和报警;
5. 变压器高低压进出线的连接触头温度监测和报警;
6. 变压器有载调压、调容控制;

7. 定时或事件触发的数据就地存储记录和读取;

8. 以太网、WiFi、4G、NBIoT、Lora通信接口和IEC870- 5- 104、IEC61850、DNP3. 0、S ecurity通信协议,实现能源互联网和泛在电力物联网的链接;

9. 一键式接入PowerCloud云平台,实现基于Web和App的变压器全场景监测,并通过大数据挖掘与分析处理,实现变压器全寿命周期管理及故障预警;
10. 彩色LCD操作显示屏实现变压器动态图形数据显示和可视化菜单操作控制;
11. DIN 标准仪表尺寸92mm* 92mm,可以实现方便灵活的现场安装;
12. - 40 - + 80℃(显示屏- 20 - + 70℃)环境运行温度,确保各种环境下安全、可靠、稳定的运行。

S 7 5 1 e - T数字化配变智能终端可以广泛应用于以下领域:
-工厂、企业
-燃气、燃煤、水力、核能等发电厂
-智能楼宇、场馆、建筑物
-铁路、轨道交通
-高速公路、隧道、桥梁
-港口、码头、机场、物流仓库
-船舶、海上平台
-水利设施、泵站、水处理

配电变压器的健康水平及运行状况直接关系到供电的可靠性, 关系到用户的满意度,关系到电网的经济效益。准确地监测配电变压器的运行状态,有效地评估配电变压器的健康状况,及时地对配电变压器进行维护检修是电网需要解决的技术课题。

S 7 5 1 e - T是一款基于能源互联网、泛在电力物联网和边缘计算处理技术设计制造的、专门用于智慧型数字配电变压器的智能终端单元,其独有的变压器短路阻抗、损耗、容量等反应变压器性能和状态的关键运行参数的在线监测,以及绕组温度监测和散热控制、进出线触头温度监测,调压调容控制,并通过物联网与P o w e r C l o u d智能配电变压器大数据云服务平台连接,构成一套配电变压器在线监测和诊断预警系统。

S 7 5 1 e - T可以通过基于大数据模型分析的P o w e r C l o u d配电变压器在线监测系统给出配电变压器长期连续的运行状况分析和诊断,按划分的4个变压器健康等级给出运行健康状态的指示报警,进一步实现基于物联网、大数据和人工智能的变压器运行、维护和检修工作。

S 7 5 1 e - T能够有效提高变压器的运行效率, 及时发现隐患, 减少故障停电, 对强化供电的可靠性,提升用户的满意度,提高供用电的经济效益提供了实用可行的技术保障。

S 7 5 1 e - T把传统的变压器设备带入一个全新的物联网时代, 是新一代数字型、智慧

型配电变压器的核心产品。

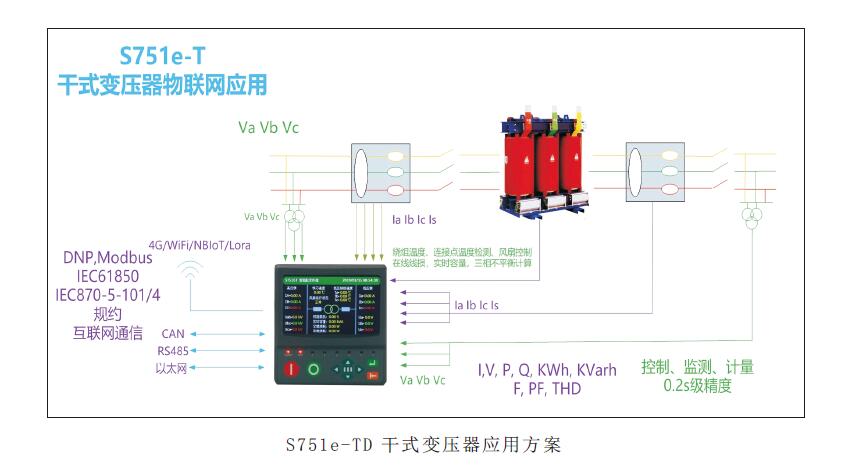

S 7 5 1 e - T包括两种规格型号,适用干式变压器及油浸式变压器的应用场景:

S 7 5 1 e - T的硬件配置:
-变压器高压侧A、B、C相及零序电流采集,额定值:1 A / 5 A
-变压器高压侧A、B、C相电压采集,额定值:2 2 0 V(Y接法)/ 3 8 0 V(△接法)
-变压器低压侧A、B、C相采集,额定值:2 . 5 m A / 3 . 3 V
-变压器低压侧A、B、C相电压采集,额定值:2 2 0 V(Y接法)/ 3 8 0 V(△接法)
-8路两线制P T 1 0 0温度测量或者6路三线制P T 1 0 0测量
-8路状态量输入(无源节点)
-4路控制量输出(节点容量A C 2 2 0 V 5 A)
-通讯接口:1路4 8 5 , 1路C A N,1路R J 4 5网口,1路4 G G P R S


S 7 5 1 e - T电气智能终端采用标准9 2 x 9 2 m m开孔的安装结构和上下两侧弹扣式固定方式, 安装时只需要从安装板开孔正面推入即安装固定完毕, 拆卸时只需按住上下弹扣即可推出完成拆卸。如下图所示:


侧面4对电流CT输入既可以用标准配置的固定端子连接,也可以将端子和铜条拆除后直接穿线过孔,实现CT电流的接入。
